MTC-450SF直升机强声警报扩播电声喇叭使用说明

一、概述

MTC-450SF直升机专用强声警报扩播电声喇叭是为直升机护林消防，救灾、抢险、巡逻、公路执勤等例行巡航任务时需要喊话、扩播、警报、宣传时专门设计的一款大功率电声喇叭。具有工作音频范围宽、输出功率大、频响失真少等特长。同时控制手柄设计充分考虑到直升机舱空间小，仪器装备互相干扰频率等因素。具有使用操作简单，安装方便特优选特性。

二、单喇叭技术参数

工作电压：DC9V—18V     最大电流：15A

单喇叭最大功率：450W    最大声压：132dB(1米处）

单喇叭重量8kg

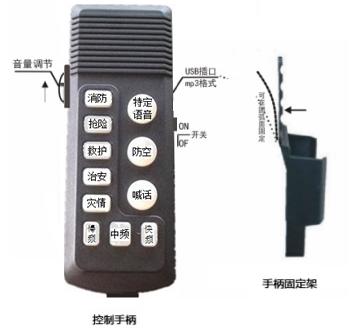

控制手柄示意图：

三、控制线和电源线的链接

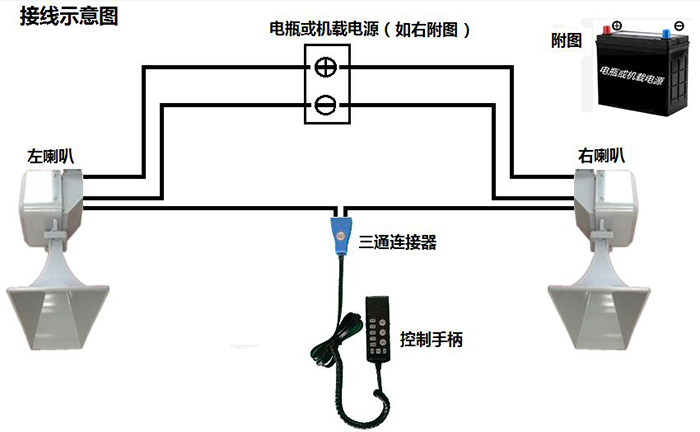

①接线示意图

②将控制线的八芯防水插头和电源线的两芯插头各自插入喇叭主体相应的插座，扭紧防盖。

③将三通连接器把两组喇叭控制线及控制手柄联接。

④将电源线接入电源时请注意喇叭铭牌上的标称工作电压范围以及正负极标注。不得有误！！！

⑤用高强度柔性扎带讲所有连接线固定在支架上，再检查一次所有连接头，确认无误后打开手柄侧面的开关至on档，按各功能键并将音量开关调至适当适当位置。

四、安装步骤及示意图

   （本安装示意图只适用于米8或米171直升机）

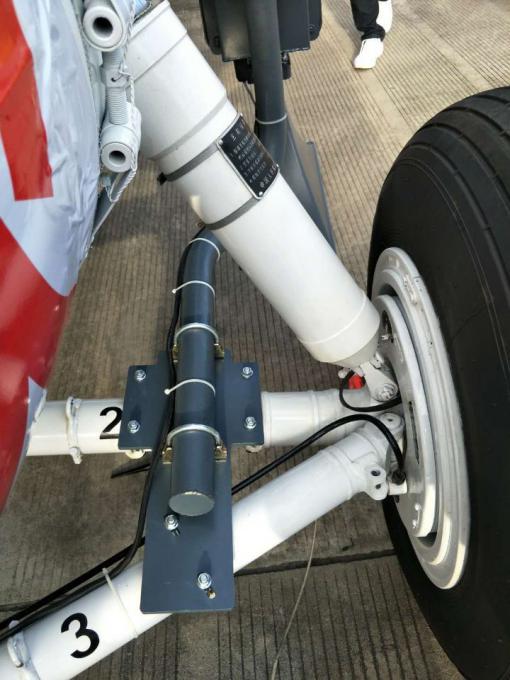

1.装底固定板（如图一）

放好位置用一只Φ70和两只Ф80的抱箍固定在飞机的两后轮的三角形支架上，扭紧防滑螺母。

图一

2.喇叭固定管安装（如图二）

将固定管如果图方向用内齿形抱箍固定在地板上调好适当位置扭紧抱箍防滑螺母。

图二

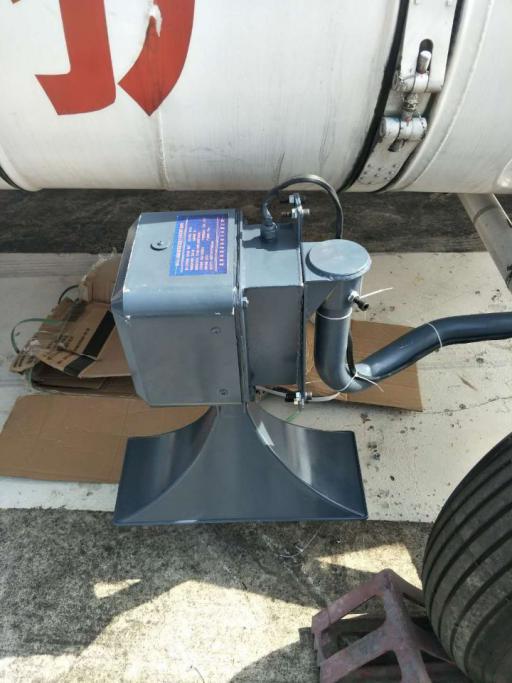

3.将喇叭主体套在固定管上调好合适位置扭紧两M8紧定螺丝并锁紧防松螺母。

温州市满堂彩电子有限公司技术部

www.zjmtca.com
