MTC-GSM无线大功率扩音警报器使用说明

温州满堂彩电子公司研发的MTC-GSM系列无线大功率扩音警报器广泛应用于，具有远程控制特性的户外大面积扩音报警。可执行防空、消防、治安、紧急等自然灾害和突发事件的报警、扩音喊话及广播功能。安装操作简便，功能多样。

GSM无线模块版本，利用手机信号(2G)实现远程控制。通过普通手机或定制电脑软件操作，可对单台或同时对不同地点多台设备进行警报操作，也可通过手机对单台设备一对一实时喊话扩音。该无线操作功能不受操作地点和报警地点距离及地形的限制，即在有手机信号覆盖的地方即可实现远程控制。
 配备U盘USB和SD卡接口，可播放MP3音频文件。随配录放音话筒可即时录音和重复放音。提供音频输入和输出接口，方便连接各种音频设备。

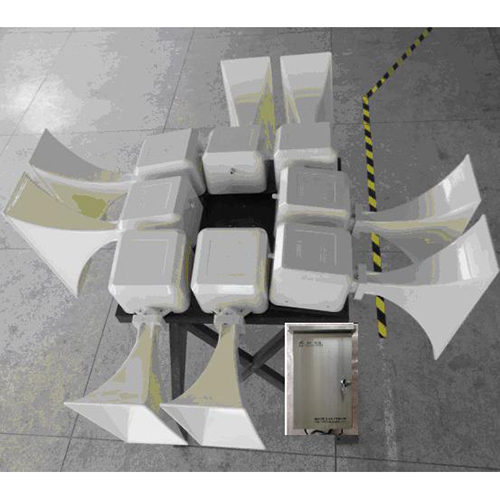

 随配STORM-7300大功率喇叭，具有能耗小，声音大，鸣传距离远，方便安装的优点，具备防水、防尘(IP56)、耐高低温、适应复杂户外作业环境。

 CE产品认证号EC.1282.0S130823.WME2124

技术参数：

工作电压：AC220V
 最大输出功率：300xN瓦
 频率范围：160Hz～7000Hz
 工作温度：-50℃～+55℃
 配备喇叭：STORM-7300大功率喇叭(300WxN只)
 喇叭材质：BMC树脂+ABS
 机柜材质：不锈钢
 防护等级：喇叭IP56  户外主机IP65
 喇叭尺寸：611.8×500×243mm   重量：10.6Kg
 机柜尺寸：450×200×650mm     重量：20Kg

安装说明：

1、将连接主机与喇叭的音频线（用户自备）从主机控制面板上的两位接线接子上连接至喇叭即可，每只喇叭两根线（无正负极区分）。

2、音频线的截面积参考如下（必须是多股铜芯线）。

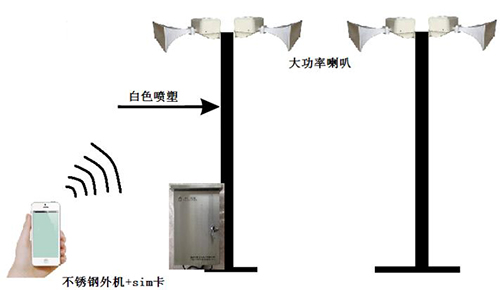

立柱式喇叭安装：


底座式喇叭安装：

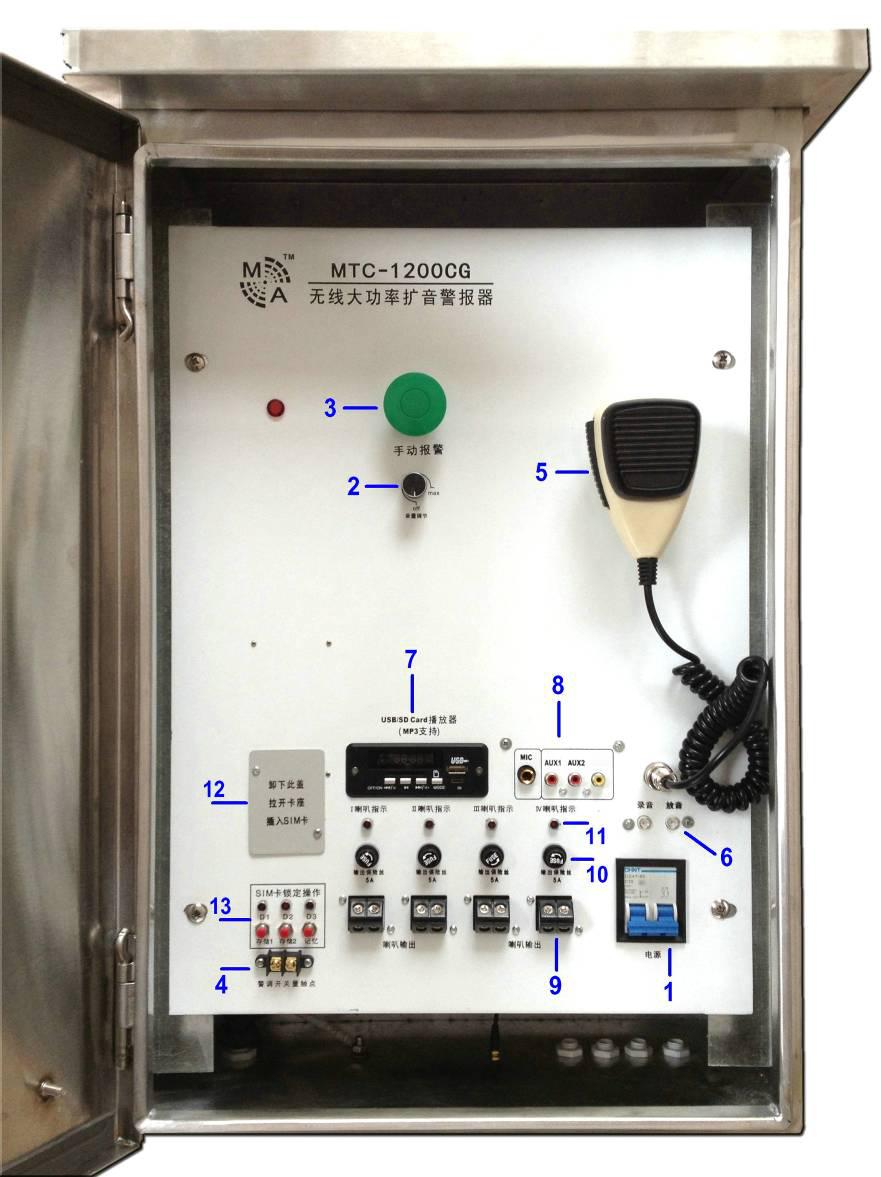

主机面板功能示意图

1、手动报警按钮
 本机内置十种警调，1防空 2消防 3治安 4救护 5紧急。按警调按钮触发报警，再按报警停止。旋转音量旋钮调节音量。

2、GSM模块SIM卡安装盖

3、USB/SD卡MP3播放器
 控制面板上“OFF/ON”拨到ON档，开启播放器。按“MODE”切换U盘/SD卡。将U盘或SD卡插入，播放器自动搜索并播放U盘或SD卡中MP3音频。按“►II”播放或暂停。按“►►I”“I◄◄”前后选择曲目。

4、SIM卡号码锁定按钮

5、外接警调开关链

6、输出喇叭接子

7、音频输入接口
 提供音频输入和输出接口，连接各种外接音频输入设备，如电脑，CD机等。

8、手动，无线操作控制器

9、录音和放音键
 按下录音键，对话筒喊话开始录音，最长20秒。按放音键循环播放录音内容。

10、手持式话筒
 按下话筒侧面键同时可进行实时扩音喊话。

11、电源开关
 电源开关采用C45空气开关更有效的起到了输入电源的保护作用。当开关闭合工作时上方指示灯亮。

GSM无线控制操作

在终端电脑上连接GMS发射器及台式话筒并安装我公司提供的控制软件，即可实现在电脑上无线远距离控制警报器了。(控制界面如图)用鼠标来方便操作。

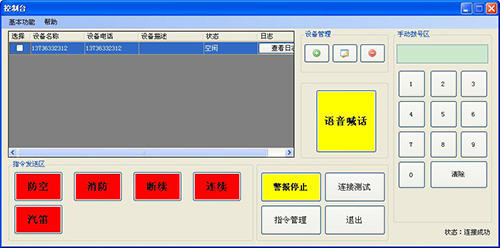

电脑控制界面示意；

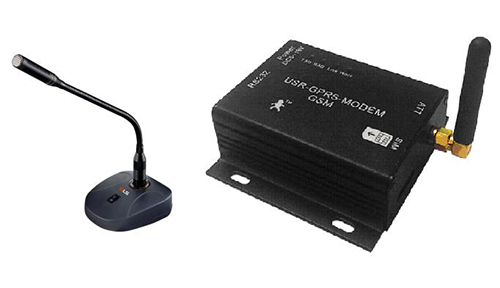

 GSM发射器及台式话筒：

手机操作：

用发送短息方式实现警调控制，如发11或22,33短信编码就会逐一控制各种警调。如需喊话就直接用手机。
